Estufas de Pintura
Estufas de Pintura
As estufas de secagem e cura tem como finalidade efetuar a secagem para uso após o pré-tratamento e cura / polimerização para serem usadas após a operação de pintura líquida, ou pó. Conheça nossos tipos de estufa abaixo e obtenha o melhor em estufa industrial.
-
Tecnologias
-
- Recirculação adequada
- Queimador(es) bem dimensionado
-
-
Definições
-
- Estufa de secagem, secagem em estufa:
- Alto volume de ar circulado.
- Temperaturas não superior a 120°C.
- Sistemas de dutos tipo fendas ou bicos de pato para ajudar na ação mecânica do ar.
- Sistemas de exaustão.
- Estufa de Cura ou Polimerização:
- Baixo volume de ar circulado.
- Sistema de Exaustão.
- Para pintura liquida sistemas de exaustão.
- Par pintura pó não há necessidade.
- Distribuição de ar bem uniforme.
- Recirculação de ar de forma homogênea.
- Cortina de ar na estrada e na saída para estufas continuas .
- Estufa de secagem, secagem em estufa:
-
-
Processos 1/2
-
- Recirculação adequada:
- Permite que o ar aquecido seja recirculado de forma a reduzir o consumo de ar.
- A distribuição do ar no curso da estufa deve ser bem dimensionada.
- Recirculadores com motorização indireta.
- Recirculação adequada:
-
-
Processos 2/2
-
- Queimador(es) bem dimensionado.
- O queimador sempre é alocado junto ao sistema de recirculação
- A potencia do queimador é dimensionado usando como padrão
- A massa a ser aquecida.
- A temperatura desejada.
- O volume de ar quente a ser aquecido no interior da estufa.
- O isolamento da estufa.
- Uma boa estufa tem os seus painéis isolados bem dimensionados.
- A confecção do painel é importante para evitar fuga de ar quente.
- O tipo de isolante deve respeitar as condições máximas de temperatura no lado externo da estufa.
- Cortina de Ar.
- Com o objetivo de evitar a saída do ar quente nas estufas continuas, devemos observar o seguinte:
- Estufas de secagem bem dimensionada não há necessidade de cortinas de ar.
- Estufa de cura devem ter cortinas respeitando o seguinte:
- Ante câmara antes da cortina de ar
- Velociadade de ar que retenham o ar quente sem retirar o pó da peça
- Dimensionamento interno da estufa.
- Respeitar o menor volume de ar quente “morto” no interior da estufa.
- Queimador(es) bem dimensionado.
-
-
Produtos Especiais
-
- Estufas com varias passagens no seu interior.
- Estufas vai e vem com retorno da peça tipo “ômega”.
- Estufa de Infra vermelho.
- Estufas com pré cura.
- Estufa Secagem.
A nossa engenharia tem total condições para desenvolver projetos de cabines para produtos que necessitam de dimensões especiais.
-
-
Modelo de Estufa
-
MODELO DIMENSÃO INTERNA (mm) DIMENSÃO EXTERNA (mm) Estufa de Cura Estacionária MS 2 2000 x 2000 x 2100 de altura 2200 x 2400 x 2800 de altura Estufa de Cura Estacionária MS 3 3000 x 2000 x 2100 de altura 3200 x 2400 x 2800 de altura Estufa de Cura Estacionária MS 4 4000 x 2000 x 2100 de altura 4200 x 2000 x 2800 de altura Estufa Continua MS 7 Silhueta = 800 x 1600 7000 x 1600 x 3500 de altura Estufa Continua MS 14 Silhueta = 800 x 1600 14000 x 1600 x 3500 de altura Estufa Continua MS 21 Silhueta = 800 x 1600 21000 x 1600 x 3500 de altura *Arraste a tabela para o lado para visualizar mais informações.
-

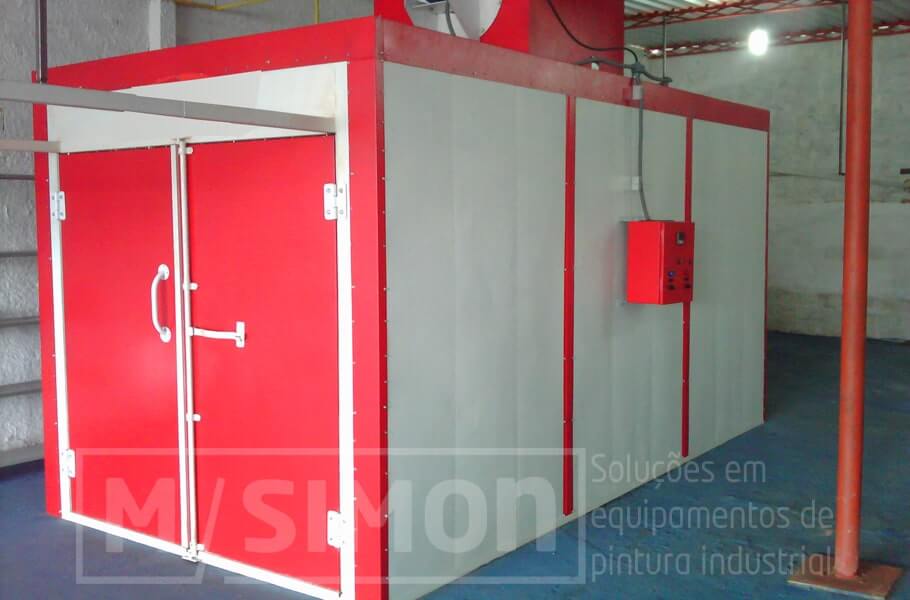

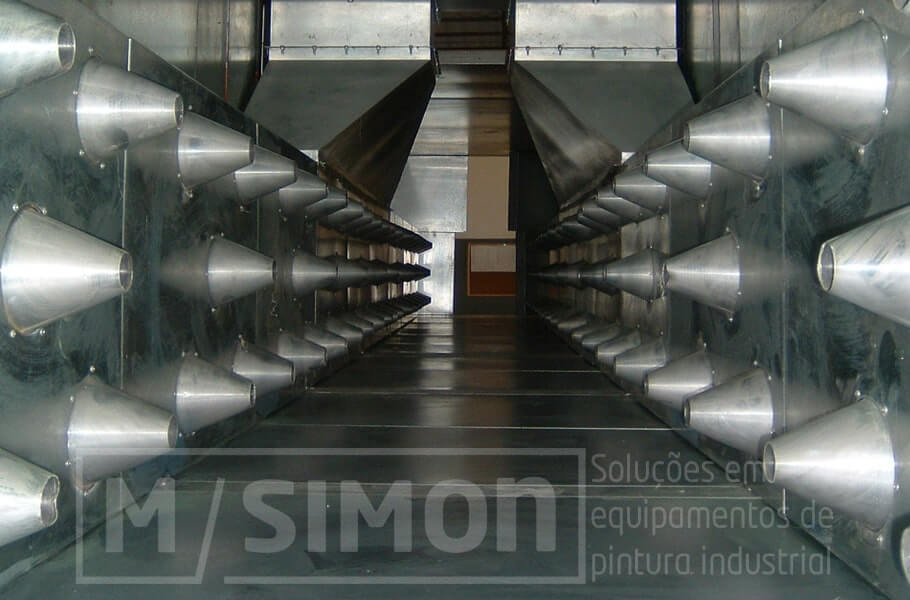

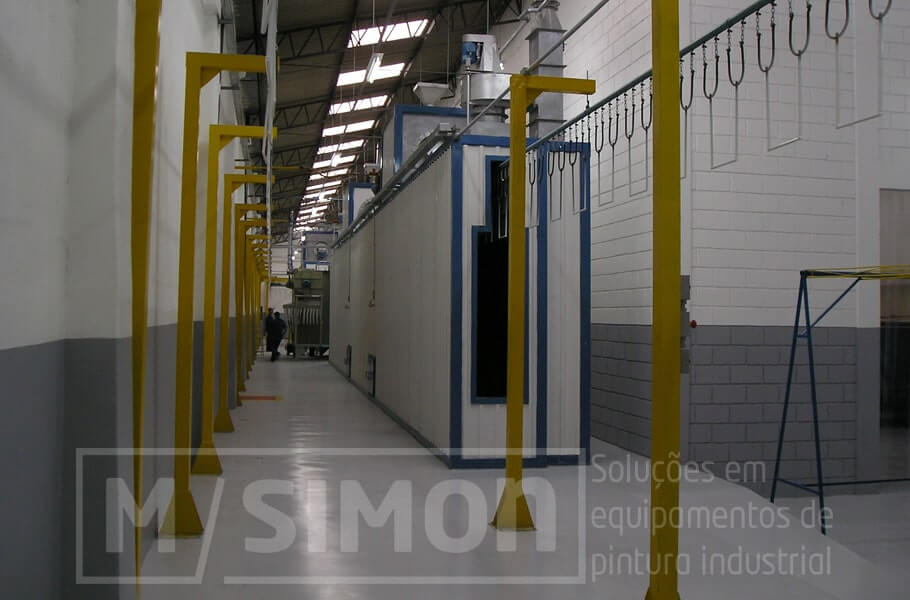

Exemplos de Estufas de Secagem e Cura
